作者：顧毅康 劉能杰
【編者按】
在現代化工廠里，大部分專業早已實現自動化管控，但唯獨循環冷卻水系統作為火電廠、石油化工、煤化工等重工業必不可少的工藝組成部分，還是停留在人工加藥、人工化驗、人工控制階段。各級管理人員似乎也習慣于這種低效的工藝管控。作為用水大戶，節水、節能、高效等流行的詞語好像距離我們很是遙遠。
“智能加藥”、“智能控制”、“大數據”等新興詞語爆炸性的傳播開來之時，許多人還是疑問，先進的互聯網技術和傳感器技術到底能為我們循環冷卻水管理做些什么？
本板塊將從安全、節能、管理等多視角出發，選取真實案例，來說明智能化時代到來后，水云蹤智能控制系統可以在經濟效益、社會效益方面所做出的貢獻，為各級管理人員提供真實素材，為管理、操作人員全面認識水云蹤、用好水云蹤積累第一手資料。
【背景介紹】
基礎數據：位于華東的某100萬千瓦火電機組，系統保有水量約3萬立方米，循環水量每小時11萬立方米/小時。補水為地表水和回用水，電導率920-1000uS/cm范圍有浮動。
方案設計：設計濃縮倍數4倍，根據現場月度水量，結合理論計算核實，確定平均補水量約為1600噸/小時。采用含有熒光聚合物的無磷緩蝕阻垢劑，設計加藥濃度為36ppm，加藥量每天約300千克。
現場管理：加藥工是外包的，每天三次進行人工加藥。藥劑投加量是靠加藥時目測，有時多點，有時少點。系統補水和排污連續進行。
現場監控：2019年6月，現場安裝了水云蹤設備，對循環水的水質與熒光聚合物藥劑濃度進行實時在線監測。水云蹤設備并未進行加藥自動控制，目的是先行了解人工加藥模式下的效果，以便與自動化加藥的效果進行比對。
【現象】
從水云蹤在線數據觀察，6月27日到7月14日期間，藥劑濃度基本都在36ppm以上，甚至有爬升到60ppm的現象。需要進行探索現象背后的原因，分析對于處理成效與處理成本的影響，并探討改進的機會。

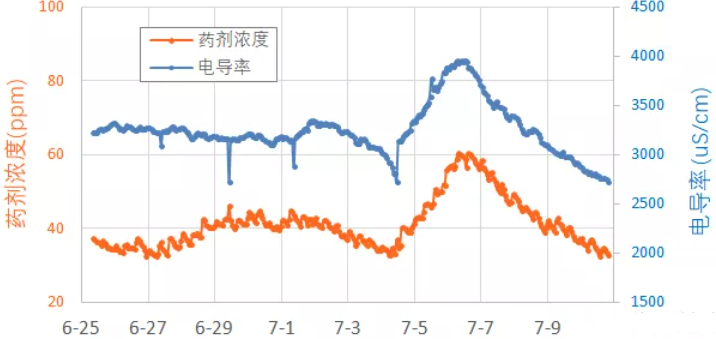

圖1. 藥劑濃度與電導率趨勢
【討論】
問題的成因
在此期間，循環水電導率為最高為3970uS/cm，而最低僅為2600 uS/cm。如取補水平均電導率為960 uS/cm，則相應的濃縮倍數在2.7~4.1之間波動。其中7月2日之前相對平穩，大致在3.3倍。從這個角度來分析，系統并沒有嚴格按設計的濃縮倍數和藥劑濃度來進行控制。
經與現場確認，7月4日投加了3噸非氧化性殺菌劑。用戶對于非氧化性殺菌劑投加的規定：夏季一月兩次左右，冬季不加。具體非氧加藥時間，客戶根據菌藻的發展?fàn)顩r以及生產安排。在加非氧化殺菌劑后，一般會有2~3天的不排污階段。
對比藥劑濃度與系統電導率的關系，呈現出高度的相關性，顯示系統的濃縮倍數是藥劑濃度的主導影響，也顯示了在目前的人工加藥方式下，完全沒有根據藥劑濃度來調整每次的加藥量。在投加非氧化性殺菌性并停止排污之后，藥劑濃度在設計濃度36ppm以上不斷攀升，但現場并沒有停止加藥，在此期間的藥劑投加是完全可以節省下來。

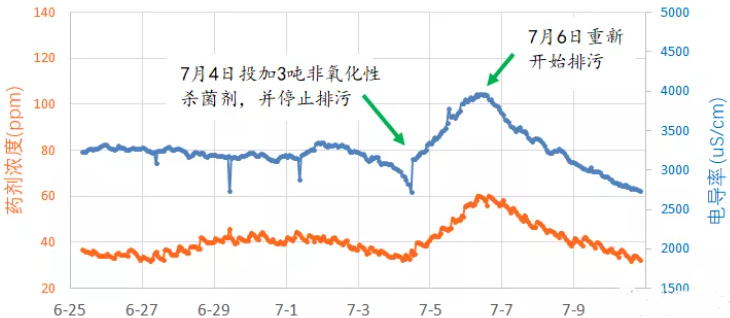

圖2. 藥劑濃度/電導率變化趨勢與現場管理事件的關系
加藥濃度的控制
以7月12日的詳細數據為例，在當天7:30加藥后，藥劑濃度從29ppm上升到了36.4ppm，而18:00加藥后，藥劑濃度從32ppm上升到了33ppm。從數據來看，在線數據信息量大，檢測精度優于0.1ppm，可以發現人工取樣很難觀察到的問題。

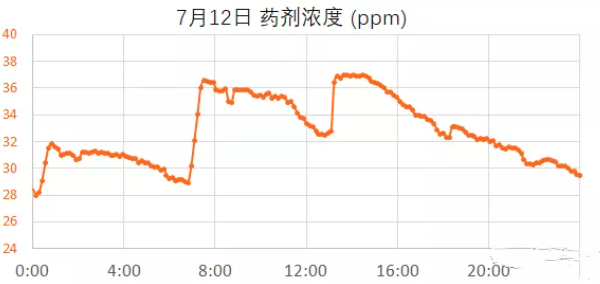

圖3.加藥過程的細節圖
以保有水量30000噸來計算，
07:30 加藥量 = (36.4-29) x 30000 / 1000
= 222（千克）
18:00 加藥量 = (33-32) x 30000 / 1000
= 30 （千克）
可見人工加藥的隨意性很大，投加量并沒有工程依據。同時，由于在線監測數據讓現場工人操作的結果在監控之下進行，向用戶提供了定量化、可追溯、不可篡改的數據，為實現管理的精細化，提供了有效的技術保證。
【經濟性分析】
根據循環冷卻水的平衡計算，
蒸發量 = 循環量 x Cp x △t / r
排污 = 蒸發量 / (N -1)
補水 = 蒸發量 + 排污 = 蒸發量 x N
其中 Cp 為水的熱容，4.187 KJ/(Kg*℃）
△t 為水的進口溫度與出口溫度之差，℃
R 為水的蒸發潛熱，2401KJ/Kg.
N 為濃縮倍數
簡化計算考慮，忽略風吹損失
已知4倍濃縮倍數時，補水量為1600噸/小時，
則根據補水 = 蒸發量 x N
= 110000 x 4.187 x △t / 2401
= 1600 （噸/小時）
△t = 6.255 ℃
此時，蒸發量 = 循環量 x Cp x △t / r
= 110000 x 4.187 x 6.255 / 2401
= 1200 （噸/小時）
排污量= 蒸發量 / (N -1)
= 1200 /（4-1）
= 400（噸/小時）
藥劑投加量 = 補水 x 設計濃度 / N / 1000 x 24
= 1600 x 36 / 4 /1000 x 24
= 346 (千克/天)
經統計，現場平均濃縮倍數為3.4，平均藥劑濃度為41.4ppm。
實際排水量 = 蒸發量 x (N-1)
= 1200 / 2.4
= 500（噸/小時）
實際消耗藥劑 = 實際排水量 x 實際藥劑濃度 / 1000 x 24
= 500 x 41.4 / 1000 x 24
= 497（千克/天）

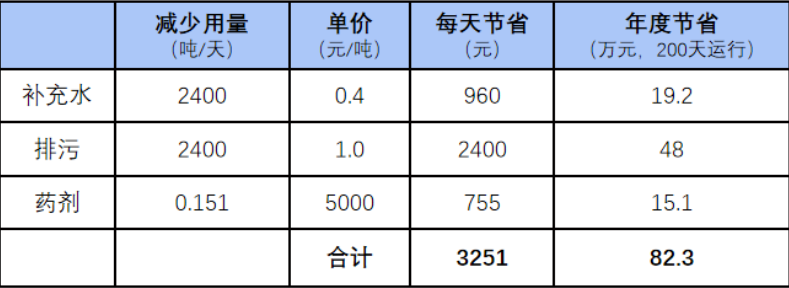

可見，由于濃縮倍數與藥劑濃度控制不良，此現場每天要多消耗2400噸補充水，多排污2400噸，多消耗151千克/天的藥劑。如通過水云蹤的智能控制系統，能把濃縮倍數精確控制到4.0倍，把藥劑濃度精確控制在36 ppm，預計可以達成以下經濟效益。
【結論】
用戶目前的管理方式粗放，只考核月度總消耗量。每天三次加藥量靠外包加藥工目測，沒有按水處理設計方案的要求控制加藥量，即使在停止排污后，依然持續每日加藥?，F(xiàn)場節省藥劑的空間很大。
濃縮倍數的控制靠人工進行，也比較粗放，有顯著的節水空間。
通過現場實施水云蹤服務，可實現在線藥劑濃度監測與智能加藥并控制自動排污，預計可減少補水和排污各2400噸/天，減少藥劑消耗151千克/天；按照每年運行200天計算，預計可節省費用82.3萬元/年。以“水云蹤200”的年度服務成本7萬元計算，用戶僅從節水與節藥劑角度，就可產生獲得12倍的回報。
在實施水云蹤智能水處理服務的前期，進行一個月左右的“只監不控”會非常有益?？梢悦寮业?，讓用戶充分了解原有加藥方式的效果，并用于與自動加藥進行比對。
水云蹤系統為現場的精細化管理提供了有效的技術保障，在監控模式下人工加藥操作的弊端就暴露出來了。下一階段切換到自動控制后，再次以實際數據進行比對。
